محاسبه وزن هر مترمربع گریتینگ فلزی | راهنمای کارگاهی و جدول اوزان
اگر درگیر خرید یا اجرای پلتفرم های فلزی باشید حتما می دانید که یک اشتباه کوچیک در محاسبه تناژ گریتینگ فلزی می تواند میلیون ها تومان ضرر روی دست پیمانکار یا خریدار بگذارد. قیمت نهایی قطعات همیشه بر اساس وزن باسکول حساب می شود و به همین خاطر دانستن وزن دقیق هر مترمربع قبل از سفارش گذاری و برش کاری کاملا ضروری است.
در این صفحه با فرمول های ساده دستی، جدول های آماده و ابزار آنلاین می توانید وزن هر پنل را محاسبه کنید و جلوی دورریز آهن و اضافه هزینه های بی مورد پروژه را بگیرید.
۱. ماشین حساب آنلاین محاسبه وزن گریتینگ
ابعاد پنل و مشخصات چشمه را وارد کنید تا وزن تقریبی ورق خام و گالوانیزه را به سرعت تحویل بگیرید:
۲. فرمول دستی محاسبه وزن و یک مثال ساده کارگاهی

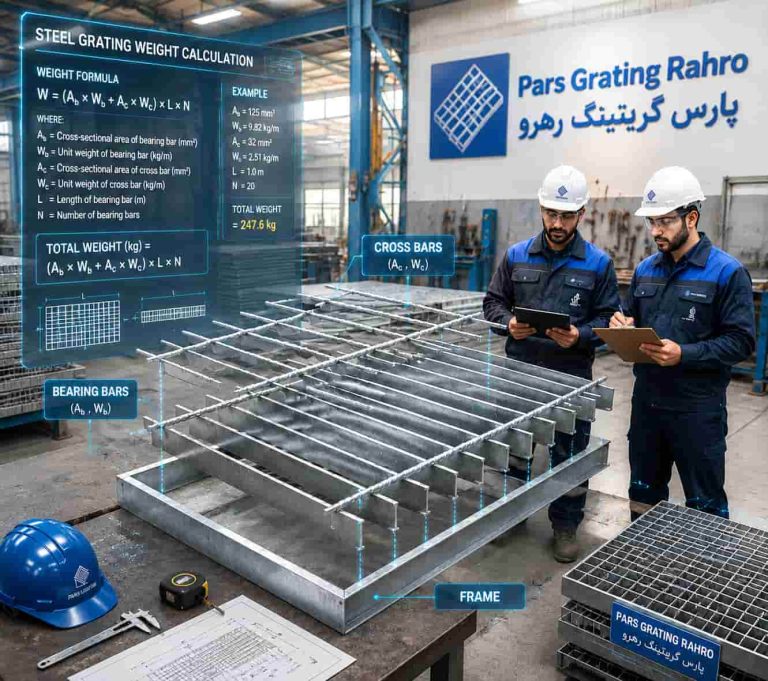

خیلی از دوستان در کارگاه دسترسی به اینترنت ندارند یا می خواهند سریع با ماشین حساب دستی وزن یک قطعه را حساب کنند. برای این کار کافی است وزن ۳ بخش را با هم جمع بزنید: وزن تسمه های باربر + وزن رابط های عرضی + تسمه دور (فریم).
- تعداد تسمه باربر: با چشمه ۳۰ میلیمتر حدود ۳۴ شاخه نیاز داریم که وزنش می شود: ۲۴.۰۲ کیلوگرم
- رابط میلگرد ۶: با چشمه ۱۰۰ میلیمتر ۱۱ شاخه میلگرد ۱ متری می خواهیم که وزنش می شود: ۲.۴۴ کیلوگرم
- تسمه فریم دور: ۴ متر تسمه ۳۰ در ۳ دور کار جوش داده می شود که وزنش می شود: ۲.۸۳ کیلوگرم
- جمع وزن خام: ۲۹.۲۹ کیلوگرم | وزن بعد از گالوانیزه گرم: حدود ۳۰.۷۵ کیلوگرم
۳. جدول وزن هر متر مربع گریتینگ فلزی در سایزهای پرکاربرد
برای راحتی شما، وزن تیپ های رایج بازار همراه با قاب دور کامل و پوشش زینک در جدول زیر آورده شده است. این اعداد بهترین معیار برای برآورد اولیه در لیست قیمت گریتینگ هستند:
| سایز تسمه باربر (mm) | چشمه (مش بندی) | نوع رابط عرضی | وزن خام (kg/m²) | وزن گالوانیزه (kg/m²) |
|---|---|---|---|---|
| ۳۰ در ۳ | ۳۰ در ۱۰۰ | میلگرد ۶ | ۲۹.۰ | ۳۰.۵ |
| ۳۰ در ۳ | ۳۰ در ۵۰ | میلگرد ۶ | ۳۱.۲ | ۳۲.۸ |
| ۳۰ در ۵ | ۳۰ در ۱۰۰ | چهارپهلو ۶ تابیده | ۴۴.۵ | ۴۶.۷ |
| ۴۰ در ۳ | ۳۰ در ۱۰۰ | میلگرد ۶ | ۳۷.۵ | ۳۹.۴ |
| ۴۰ در ۵ | ۳۰ در ۱۰۰ | چهارپهلو ۶ تابیده | ۵۸.۲ | ۶۱.۱ |
| ۵۰ در ۵ | ۳۰ در ۱۰۰ | چهارپهلو ۸ تابیده | ۷۳.۰ | ۷۶.۶ |
۴. چرا وزن باسکول کارخانه با وزن روی کاغذ فرق دارد؟
خیلی از خریداران وقتی فاکتور نهایی را می بینند متوجه چند درصد اختلاف می شوند. این اختلاف کاملا طبیعی است و به ۳ دلیل اصلی اتفاق می افتد:
۱. تلرانس ضخامت ورق
ورق های تسمه فابریک یا نوردی ممکن است چند دهم میلیمتر تلرانس داشته باشند که در متراژهای بالا روی تناژ کل اثر می گذارد.
۲. وزن سیم جوش و فریم
گرده جوش CO2 و تسمه قاب دور پنل در محاسبات تئوری ساده فراموش می شوند اما روی باسکول وزن خودشان را نشان می دهند.
۳. جذب روی در گالوانیزه
طبق استاندارد ASTM A123 در وان مذاب حدود ۴ تا ۷ درصد زینک به سطح فولاد می چسبد و قطعه را سنگین تر می کند.
